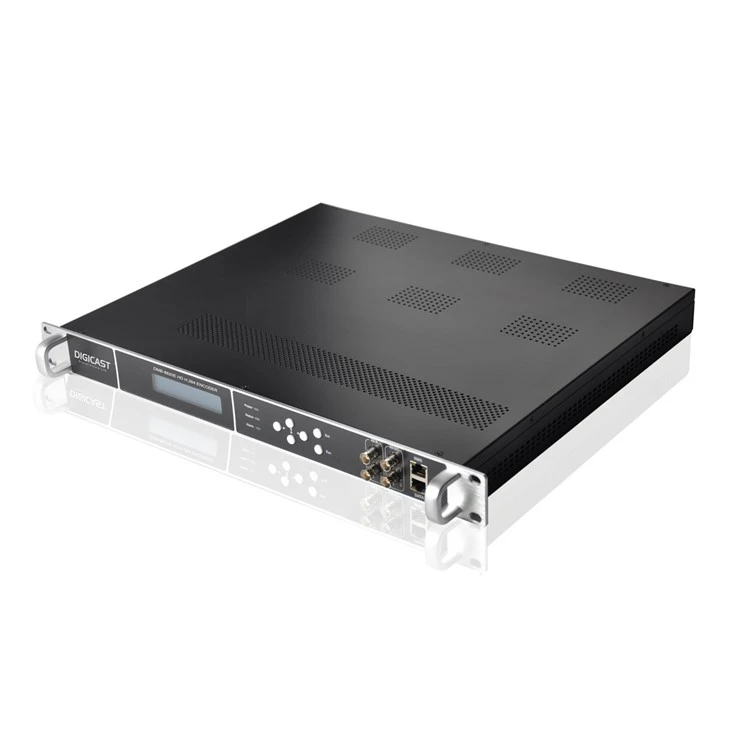

Panoramica:
Il dispositivo fornisce interfacce di ingresso 4/8/12/16/20/24 HDMI e uscita ASI e uscita 512*SPTS/8*MPTS TS IP (UDP/IP) dopo l'elaborazione della compressione con perdita-less. L'esclusiva capacità di filtraggio dei pacchetti vuoti consente di salvare la sorgente dello spettro per i sistemi IPTV.
Caratteristiche:
Compressione video avanzata: H.264/AVC,(Opzione di compressione H.265/HEVC)
Interfaccia di ingresso: Versione 1: opzione HDMI 4/8/12/16/20/24 canali, 4 porte HDMI per modulo, fino a 6 moduli nel pannello posteriore
Versione 2: Ingresso misto HDMI+sintonizzatore, sintonizzatore standard ASTC/ DVB-SS2/ DVB-TT2/ISDB-T Opzione)
La porta dati GigE nel pannello frontale supporta l'ingresso 128*IP MPST/SPTS, l'uscita 8*MPTS e 512*SPTS UDP/RTP IP
Multi-pass look ahead Codifica CBR o VBR
Funzionalità PCR-incorporata
Supporta il multiplexing con ingresso esterno 2*ASI, uscita 2*ASI e IP (UDP/RTP)
Dotato di filtraggio dei pacchetti vuoti di IP in uscita
Fornire compilazione PSI/SI e NIT, inserimento LCN
Controllato tramite tastiera sul-pannello anteriore, display LCD
Gestito tramite interfaccia Ethernet
Applicazione:
- Vari sistemi di trasmissione DTV/IPTV/CATV
- lDistribuire la sorgente IP al server di streaming nel sistema IPTV
- lPubblicità, monitoraggio, formazione ed educazione l
- lEnterprise, hotel, campus, ospedale, ristorante, luogo pubblico ecc. l
.
Contattaci:
Lourisa
Ingegnere delle vendite
Hangzhou DIGICAST Technology Co., Ltd
tel:+86 0571-85020366 ▏ Fax:+86 0571-85020368
Mob/Wechat/WhatsApp:+86 18457178579
E-email:sales005@digicast.cn
Sito web:https://digicast.cn/
Aggiungere:9/F,No.1 Building Yitian Plaza,No.292 Eastcom Avenue,Hangzhou,310053,Cina
Chi siamo:
Etichetta sexy: streaming video codificatore, produttori di streaming video codificatore Cina, fornitori, fabbrica, encoder HDMI per uscita audio analogica, Encoder HDMI per la consegna dei contenuti basati su cloud, Encoder HDMI per la gestione dei media online, encoder video IP, encoder video portatile, encoder video wireless
Specifiche
INGRESSO SINTONIZZATORI FTA
Sintonizzatore DVB-T/T2
Gamma di frequenza: 30 MHz-1000 Mhz
Larghezza di banda: 6 Mhz, 7 Mhz, 8 Mhz
Livello: -87 ~ -20 dBm
Costellazione: QPSK, 16QAM, 64QAM, 256QAM (solo DVB-T2)
Demodulazione FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Intervallo di guardia: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
Sintonizzatore ISDB-T/Tb
Intervallo di frequenza in ingresso: 30 ~ 900 MHz
Larghezza di banda: 6 MHz
Costellazione: DQPSK, QPSK, 16QAM, 64QAM
Interfoglio: 0, 4, 8, 16
Intervallo di guardia: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione: 2K, 4K, 8K (FFT)
FEC (tasso di codice): 1/2, 2/3, 3/4, 5/6, 7/8
Sintonizzatore DVB-C
Intervallo di frequenza in ingresso: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NO Allegato B)
Trasportatore: Allegato A, Allegato C
Costellazione (QAM): 16, 32, 64, 128, 256, 64/256
Larghezza di banda (Mhz): 8, 6
Velocità di simbolo (MBaud): 5-7, 4.2-5.3
Interfaccia sintonizzatore: connettore F-tipo femmina
Sintonizzatore DVB-S/S2/S2X
(DVB-SS2X è un'opzione e un costo aggiuntivo quando si sceglie l'ingresso del sintonizzatore DVB-SS2)
Frequenza di ingresso: 950-2150 Mhz
Velocità di simbolo: 1~54MSps (DVB-S QPSK)
1~60 MSps (DVB-S2/S2X QPSK)
1~60 MSps (DVB-S2/S2X 8PSK)
1~58 MSps (DVB-S2/S2X 16APSK)
1~55 MSps (DVB-S2/S2X 32APSK)
1~34 MSps (DVB-S2/S2X 64APSK)
Intensità del segnale: -65 ~ -25 dBm
Metà riempitivo SyQuest Baseband (fattore di roll-off):
0,35 per DVB-S
Da 0,15 a 0,35 per DVB-S2
Da 0,05 a 0,35 per DVB-S2X
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
15/11, 9/7, 5/4, 5/6 (opzione DVB-S2X 64APSK-)
Modalità di demodulazione: QPSK, 8PSK, 16APSK, 32APSK (solo DVB-S2)
Selezione polarità LNB: Vol 0, 13V, 18V Selezionabile
Tono selezione banda LNB: 0/22Khz Selezionabile
Impedenza di ingresso: 75 Ω
FEC (tasso di codice): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: compatibile con DiSEqC 2.0
Sintonizzatore ATSC
Gamma di frequenza: 50–860 MHz
Specifica di riferimento chiave: ATSC A/53
Livello di ingresso: da -34 a +40 dBmV
Costellazione: 8-VSB
Larghezza di banda: 6 Mhz
Ingresso DVB-ASI
Connettore: BNC femmina, 75Ω
Livello del segnale: 200-800 mVp-p
Lunghezza del pacchetto: 188 byte
Velocità in bit-massima: per porta Inferiore o uguale a 100 Mbps
Numero di porte di ingresso: doppie porte ASI separate
Multiplexing
Rimappatura PID massima 180 ingressi per canale
Rimappatura PID automaticamente o manualmente
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Inserto
Regolazione PCR accurata
USCITA IP/ASI
I/O ASI
DVB-ASI: 2 ingressi e uscite ASI, 75Ω, BNC, 188 byte
MPEG-2 TS su DVB-ASI (EN 50083-9)
Uscita ASI: mirror selezionabile di un MPTS
I/O IP
Porta RJ45: porta GbE 100/1000M, 1*porta DATI utilizzata per ingresso e uscita
Uscita IP: 4*MPTS+512 SPTS dalla porta dati
Ingresso IP: ingresso 128*MPTS/SPTS UDP/IP dalla porta dati
TS su streaming UDP, unicast e multicast TS su RTP/RTSP
Dimensione pacchetto configurabile (2-7)x188 byte, filtra pacchetto nullo
Limite SPTS selezionabile: 2,3 M, 2,5 M, 2,9, 3,3 M, 3,8 M, 4,6 M, 5,7 M, 7,6 M, 11,5 M, 23 M
Sistema
Interfaccia locale: LCD + pulsanti di controllo
Interfaccia di configurazione: basata sul Web-
Aggiornamento remoto: tramite rete
Connettore: RJ45, interfaccia Ethernet 100M/1000M
Fisico e potere
Voltaggio: da 100 a 120/200 a 240 V CA ±10%; 50/60Hz
Consumo: 60 W
Temperatura di funzionamento: 0~50 gradi
Temperatura di stoccaggio: -20 ~ 80 gradi
Dimensioni: 483 mm(L)*380 mm(P)*44,5 mm(A)
Peso: 9,3 kg/pz
