Panoramica

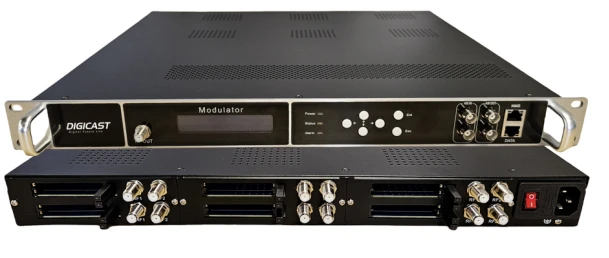

Trasmodulatore DIGICAST DMB-24E è un'unità di demodulazione e modulazione integrata ad alta densità per applicazioni headend di trasmissione digitale. Il dispositivo accetta 24 ingressi sintonizzatore FTA e li converte in 16 uscite portante RF con multiplexing integrato (o 32× uscite DVB‑C come opzione). Supporta inoltre 128 ingressi MPTS/SPTS UDP/IP e fornisce 8 uscite MPTS più 512 uscite SPTS UDP/RTP IP tramite la porta DATA, fornendo al contempo il rimultiplexing del flusso di trasporto tramite 2 ingressi ASI.
Caratteristiche:
Configurazione degli ingressi
Versione 1: Fino a 24 ingressi sintonizzatore FTA
Versione 2: Sintonizzatore ibrido + ingresso HDMI – ad esempio, 8× DVB‑S/S2 + 8× DVB‑T/T2 + 8× HDMI
Versione 3: Tipo sintonizzatore singolo + ingresso HDMI – ad esempio, 12× DVB‑S/S2 + 8× HDMI
Massimo 24 canali di ingresso indipendentemente dal tipo; consultare il nostro team di vendita per la configurazione specifica dell'applicazione.
Funzionamento e monitoraggio
Il pannello frontale LCD a colori di facile lettura consente una semplice configurazione, monitoraggio dei canali, controllo del firmware e identificazione dell'indirizzo IP senza computer. La gestione completa è disponibile anche tramite un'interfaccia basata sul web.
Ingressi aggiuntivi
2 ingressi ASI separati per multiplexing del flusso di trasporto esterno.
Elaborazione del segnale
Supporta la correzione PCR e intervalli PCR regolabili.
Prestazioni di modulazione
Eccellenti prestazioni della spalla e alta qualità di modulazione (MER).
Affidabilità
Basso consumo energetico ed elevata affidabilità, con un tempo medio tra i guasti (MTBF) maggiore o uguale a 50.000 ore.
Gestione del sistema
Amministrazione intuitiva del sistema basata sul web.
Progetto
Estremamente compatto e integrato.
Gestione dei canali
Supporta l'assegnazione del numero di canale logico (LCN).
Applicazione
|
Vari sistemi di trasmissione DTV |
Informazioni sul centro commerciale e TV aziendale |
|
Intrattenimento domestico |
Monitoraggio industriale e sorveglianza HD |
|
TV universitaria e sport in diretta |
Appartamento, Casa Privata |
|
Radiodiffusione pubblica |
Ristorante, Yacht, Club e Resort |
|
TV di hotel e ospedali |
Dispositivo mobile autostradale e ferroviario |
|
Museo, Teatro e Cinema, Palestra |
Aeroporto, Stazione Ferroviaria |
|
Distribuzione HDTV |
Pubblicità in piazza e così via |
Etichetta sexy: modulatore rf crittografato channel vision, produttori di modulatori rf crittografati channel vision Cina, fornitori, fabbrica
Specifiche
Ingresso flusso IP
Supporto 128*ingresso streaming IP SPTS/MPTS UDP/RTP per porta, totale 3*porte Gigabit (DATA1/DATA2/DATA3)
Porta Ethernet Protocollo di trasporto TS su UDP/RTP unicast e multicast, IGMP V2/V3
Velocità di trasmissione Max 800Mbps per ciascun ingresso
Ingresso flusso ASI
Supporto: 6 ingressi ASI
Connettore: BNC femmina, 75Ω
Livello del segnale: 200-800 mVp-p
Lunghezza pacchetto: 188 byte
Velocità in bit-massima: per porta Inferiore o uguale a 100 Mbps
Modulazione dell'uscita RF
Modulazione ISDB-T
Uscita RF ISDB-T: uscita RF frequenza 16*ISDB-T non-adiacente,
Gamma di frequenza: 96~864MHz, 1Khz in un passo
ISDB-T Standard ARIB STD-B31
Costellazione: DQPSK, QPSK, 16QAM, 64QAM
Intervallo di guardia: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione: 2K,4K,8K
Velocità del codice: 1/2, 3/4, 5/6, 7/8
Larghezza di banda: 6 MHz
Velocità in bit TS <21 Mbit/s
MER Maggiore o uguale a 40 dB
regolazione del livello di uscita totale -35~-5dBm con incrementi di 0,1 dB
Modulazione DVB-T
Canale: uscita RF a frequenza 16*DVB-T non-adiacente
Gamma di frequenza: 96~864MHz, 1Khz in un passo
Norma di modulazione: EN300744
Larghezza di banda: 6M, 7M, 8M
Modalità FFT: 2K, 8K
Costellazione:QPSK,16QAM,64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Velocità in bit TS < 31 Mbit/s
MER Maggiore o uguale a 40 dB
regolazione totale del livello di uscita: -35~-5dBm con incrementi di 0,1 dB
Modulazione ATSC-T
Canale: uscita RF a frequenza 16*ATSC-T non-adiacente
Gamma di frequenza: 96~864MHz, 1Khz in un passo
Costellazione: 8VSB
Velocità in bit TS<19 Mbit/s
MER Maggiore o uguale a 40 dB
regolazione del livello di uscita totale -35~-5dBm con incrementi di 0,1 dB
Uscita flusso IP
Supporto: 8*IP (MPTS/SPTS) UDP/RTP in uscita da DATA 1Port
Multiplexing
Supporta fino a 180 PID per canale con rimappatura PID (manuale o automatica)
Regolazione PCR accurata
Compatibile con inserto PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
Controllo e Monitoraggio
Interfaccia di configurazione: basata sul Web-
Remoto: aggiornamento tramite rete
Connettore: interfaccia Ethernet RJ45,100M/1000M
Fisico e potere
Voltaggio 110~220 V
Consumo: 18~20 W
Temperatura di funzionamento: 0~50 gradi
Dimensioni: 483 mm(L)*360 mm(P)*44,5 mm(A)
Peso: 7 kg/pz
