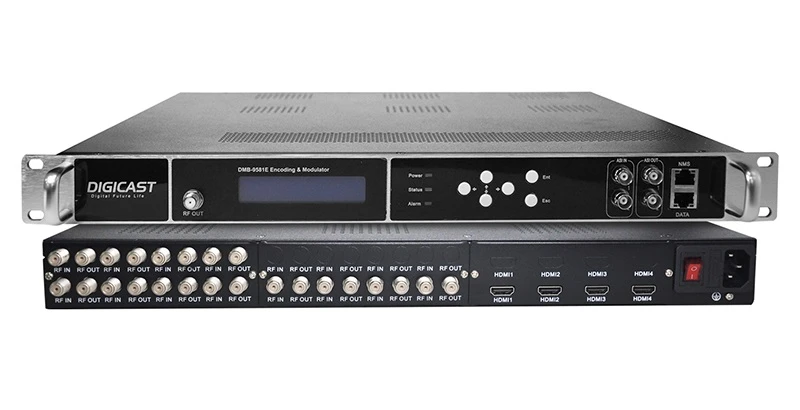

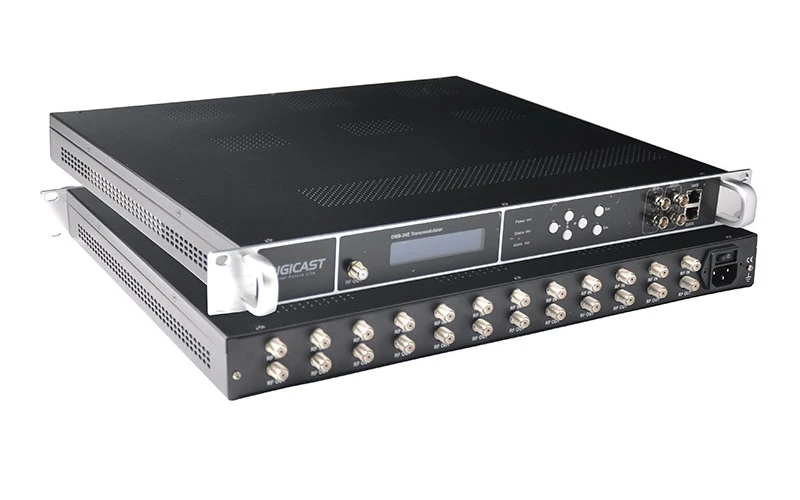

Panoramica
Il nostro codificatore prenderà un segnale audio/video HDMI, lo codificherà utilizzando H.264 o H.265 HEVC, potrai scegliere dove trasmetterlo in streaming dalla gestione web, come la popolare piattaforma video live YouTube/Facebook/Twitch, uno o più computer LAN utilizzando VLC/multicast o un sistema di sorveglianza locale utilizzando ONVIF.
Caratteristiche:

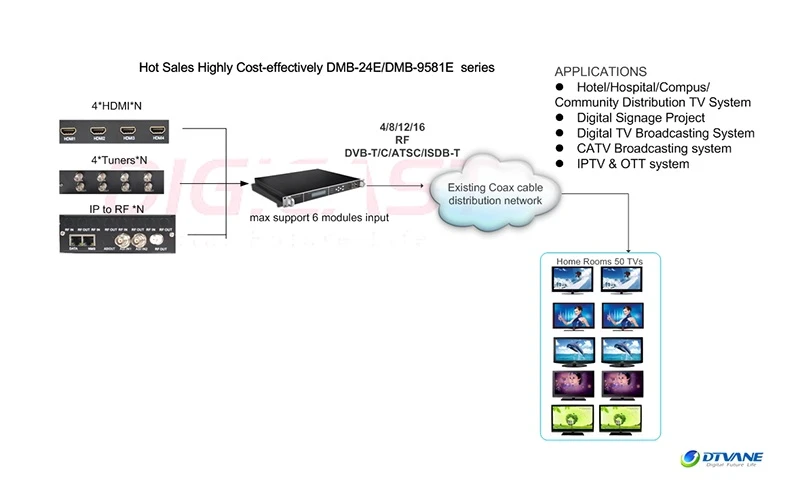

Vari input, scelta flessibile in base alla sorgente del segnale:
1: ingresso fino a 24 sintonizzatori FTA
2: 2*Tipi Sintonizzatori+ingresso HDMI -- Ad esempio: 8 DVBS/S2+8*DVB-T/T2+8*HDMI
3: 1*Tipo sintonizzatore+ ingresso HDMI: 12 DVBS/S2+8*HDMI
Tutto in uno multifunzione---- L'ingresso del sintonizzatore sull'uscita RF funziona come rimodulatore, l'ingresso HDMI sull'uscita RF funziona come modulatore dell'encoder, IP, l'uscita di ingresso ASI funziona come multiplexer, gateway.
Uscite più portanti RF-Opzione di uscita 4/8/16 DVB-T/ISDB-T/ATSC/DVB-C o 32 QAM DVB-C in base alla quantità di canali del programma.
Etichetta sexy: miglior modulatore RF digitale, produttori, fornitori, fabbrica dei migliori modulatori RF digitali in Cina
Specifiche
Ingresso sintonizzatori FTA
Sintonizzatore DVB-T/T2
Gamma di frequenza: 30 MHz-1000 Mhz
Larghezza di banda: 6 Mhz, 7 Mhz, 8 Mhz
Livello: -87 ~ -20 dBm
Costellazione: QPSK, 16QAM, 64QAM, 256QAM (solo DVB-T2)
Demodulazione FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Intervallo di guardia: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
Sintonizzatore ISDB-T/Tb
Intervallo di frequenza in ingresso: 30 ~ 900 MHz
Larghezza di banda: 6 MHz
Costellazione: DQPSK, QPSK, 16QAM, 64QAM
Interfoglio: 0, 4, 8, 16
Intervallo di guardia: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione: 2K, 4K, 8K (FFT)
FEC (tasso di codice): 1/2, 2/3, 3/4, 5/6, 7/8
Sintonizzatore DVB-C
Intervallo di frequenza in ingresso: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NO Allegato B)
Trasportatore: Allegato A, Allegato C
Costellazione (QAM): 16, 32, 64, 128, 256, 64/256
Larghezza di banda (Mhz): 8, 6
Tasso di simbolo (MBaud): 5-7, 4.2-5.3
Interfaccia sintonizzatore: connettore F-tipo femmina
Sintonizzatore DVB-S/S2/S2X
Frequenza di ingresso: 950-2150 Mhz
Velocità di simbolo: 1~54MSps (DVB-S QPSK)
1~60 MSps (DVB-S2/S2X QPSK)
1~60 MSps (DVB-S2/S2X 8PSK)
1~58 MSps (DVB-S2/S2X 16APSK)
1~55 MSps (DVB-S2/S2X 32APSK)
1~34 MSps (DVB-S2/S2X 64APSK)
Intensità del segnale: -65 ~ -25 dBm
Metà riempitivo SyQuest Baseband (fattore di roll-off):
0,35 per DVB-S
Da 0,15 a 0,35 per DVB-S2
Da 0,05 a 0,35 per DVB-S2X
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
15/11, 9/7, 5/4, 5/6 (DVB-S2X 64APSK)
Modalità di demodulazione: QPSK, 8PSK, 16APSK, 32APSK (solo DVB-S2)
Selezione polarità LNB: Vol 0, 13V, 18V Selezionabile
Tono selezione banda LNB: 0/22Khz Selezionabile
Impedenza di ingresso: 75 Ω
FEC (tasso di codice): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: compatibile con DiSEqC 2.0
Sintonizzatore ATSC
Gamma di frequenza: 50–860 MHz
Specifica di riferimento chiave: ATSC A/53
Livello di ingresso: da -34 a +40 dBmV
Costellazione: 8-VSB
Larghezza di banda: 6 Mhz
Opzione di uscita RF di modulazione
Modulazione (4/8*RF DVB-T/ASTC/ISDB-T o 16/32 DVB-C per opzione)
Connettore: 1 porta, tipo F-, 75 Ω
Perdita di ritorno in uscita: 14 dB
MER Maggiore o uguale a 40 dB
Livello di uscita RF: -20 ~ 0 dBm, passo 0,1 dB
Numeri di canali RF: 4/8
Modalità di modulazione: DVB-C, DVB-T, ATSC, ISDB-T, opzione DTMB
Modulazione DVB-T
Canale: frequenze adiacenti DVB-T
Norma di modulazione: EN300744
Gamma di frequenza: 50-960 Mhz, 1 Khz un passo
Norma di modulazione: EN300744
Larghezza di banda: 6M, 7M, 8M
Modalità FFT: 2K, 8K
Costellazione:QPSK, 16QAM, 64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Velocità in bit TS <31 Mbit/s
Modulazione ATSC-T
Canale: frequenze adiacenti 8VSB
Costellazione: 8VSB
Gamma di frequenza: 50-960 Mhz, 1 Khz in un passo
Costellazione: 8VSB
Velocità in bit TS<19 Mbit/s
MER Maggiore o uguale a 40 dB
Modulazione DVB-C (opzione 16 o 32 uscite DVB-C)
16* MODULAZIONE uscita DVB-C
Canale: uscita RF frequenza adiacente 16*DVB-C
Gamma di frequenza: 50~960 MHz, 1 Khz in un passo
Intervallo di larghezza di banda 192 Mhz tra la frequenza iniziale e la frequenza finale, impostare 16 frequenze entro l'intervallo di larghezza di banda di 192 Mhz
MER Maggiore o uguale a 40 dB
velocità di simbolo: 5~7Mbaud
regolazione del livello di uscita totale -35~-5dBm con incrementi di 0,1 dB
DVB-C Standard J83.A (DVB-C, J83.B, J83.C)
Costellazione (QAM):16,32,64,128, 256
|
Vettore |
Allegato A |
Allegato B |
Allegato C |
|
|
Costellazione (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Larghezza di banda (Mhz) |
8 |
6 |
6 |
6 |
|
Tasso di simbolo (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* MODULAZIONE uscita DVB-C
Canale: uscita RF frequenza 32*DVB-C non-adiacente
Gamma di frequenza: 96~864MHz, 1Khz in un passo
intervallo di larghezza di banda 768 Mhz, i punti di frequenza possono essere utilizzati in modo flessibile all'interno dell'intervallo di larghezza di banda
MER Maggiore o uguale a 40 dB
velocità di simbolo: 5~7Mbaud
regolazione del livello di uscita totale -35~-5dBm con incrementi di 0,1 dB
DVB-C Standard J83.A (DVB-C, J83.B, J83.C)
|
Vettore |
Allegato A |
Allegato B |
Allegato C |
|
|
Costellazione (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Larghezza di banda (Mhz) |
8 |
6 |
6 |
6 |
|
Tasso di simbolo (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulazione ISDB-T
Canale: frequenza ISDB-T
Gamma di frequenza: 50-960 Mhz, 1 Khz in un passo
ISDB-T standard ARIB STD-B31
Costellazione: DQPSK, QPSK, 16QAM, 64QAM
Intervallo di guardia: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione: 2K, 4K, 8K
Velocità del codice: 1/2, 3/4, 5/6, 7/8
Larghezza di banda: 6 MHz
Velocità in bit TS <21 Mbit/s
MER Maggiore o uguale a 40 dB
Norma DTMB GB20600-2006
Costellazione: 4QAM, 16QAM, 32QAM, 64QAM
Velocità di codice: 0,4, 0,6, 0,8
Intervallo di guardia: 420, 595, 945 IONI
Multiplexing
Rimappatura PID massima 180 ingressi per canale
Rimappatura PID automaticamente o manualmente
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Inserto
Regolazione PCR accurata
Numeri massimi: 4 o 8 mux per RF e 1 Mux per 1*MPTS
I/O ASI
DVB-ASI: 2 * ingressi ASI e 2 * uscite ASI, uno per backup, 75Ω, BNC, 188 byte
MPEG-2: TS su DVB-ASI (EN 50083-9)
Uscita ASI selezionabile: mirror di un MPTS
Uscita flusso I/O IP
I/O IP
Porta RJ45: porta GbE 100/1000M, 1 porta DATI utilizzata per ingresso e uscita
Uscita IP: 1*MPTS e 127*SPTS UDP/RTP Uscita IP (4*Uscite RF)
8*MPTS e 512*SPTS con uscita 8*RF
Ingresso IP: 128*MPTS/SPTS UDP/IP
TS su streaming UDP, unicast e multicast TS su IP
Sistema
Interfaccia di configurazione: basata sul Web-
Aggiornamento remoto: tramite rete
Connettore: RJ45, interfaccia Ethernet 10/100M
