Come fornitore di EDFA (amplificatore in fibra drogata con erbio) nel sistema WDM (Wavele Lungey Division Multiplexing), sono profondamente consapevole del significato dell'affidabilità in queste tecnologie di comunicazione ottica avanzate. In questo blog, approfondirò i problemi di affidabilità di EDFA nei sistemi WDM, offrendo approfondimenti basati sulle nostre esperienze e conoscenze del settore.
Introduzione a EDFA in WDM

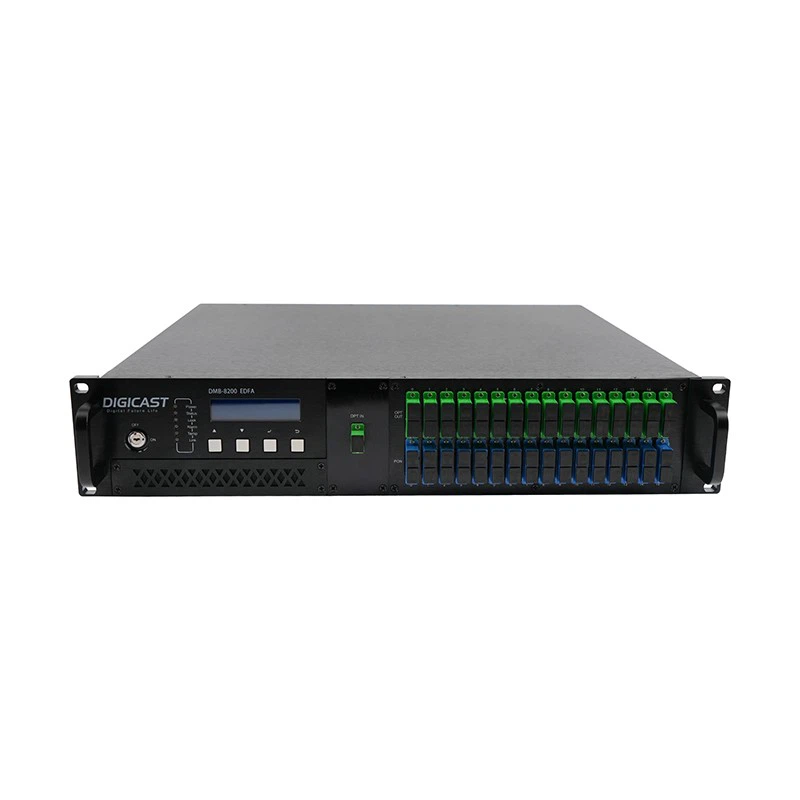

La tecnologia WDM consente di trasmettere più segnali ottici di diverse lunghezze d'onda contemporaneamente su una singola fibra ottica, aumentando significativamente la capacità di trasmissione della rete in fibra ottica. EDFA, d'altra parte, è un componente chiave nei sistemi WDM. Amplifica i segnali ottici senza convertirli in segnali elettrici, il che è cruciale per il mantenimento della trasmissione di dati ad alta velocità. La combinazione di WDM e EDFA ha rivoluzionato il campo della comunicazione ottica, consentendo trasferimento di dati a distanza lunga, ad alta capacità. Per ulteriori informazioni sull'amplificatore in fibra WDM EDFA, puoi visitareAmplificatore in fibra WDM EDFA.
Sfide di affidabilità in EDFA per WDM
1. Sensibilità alla temperatura
Uno dei problemi di affidabilità più importanti dell'EDFA in WDM è la sua sensibilità alla temperatura. La figura di guadagno e rumore di un EDFA dipende fortemente dalla temperatura operativa. Quando la temperatura cambia, l'inversione della popolazione nella fibra drogata di Erbio può essere influenzata, portando a variazioni del guadagno. Questa variazione di guadagno può causare squilibri di potenza da canale a - canale in un sistema WDM. Ad esempio, in una rete WDM a lungo raggio, diversi EDFA lungo il percorso di trasmissione possono sperimentare diverse condizioni di temperatura. Se la temperatura in una posizione dell'amplificatore aumenta, il guadagno di quell'amplificatore può aumentare, risultando in alcuni canali con una potenza più elevata di altri. Questo squilibrio di potenza può portare al degrado del segnale e ad un aumento del tasso di errore (BER) nei canali interessati.
Per mitigare questo problema, i meccanismi di controllo sono spesso impiegati in EDFA. Questi meccanismi possono includere radiatori termoelettrici (TEC) che mantengono una temperatura stabile all'interno del modulo amplificatore. Tuttavia, i TEC stessi aggiungono complessità e potenziali punti di incapacità del sistema EDFA. Se un TEC malfunzionamento, la temperatura dell'EDFA può fluttuare, causando problemi di affidabilità.
2. Fruttive laser pompe
Il laser a pompa è un componente critico di un EDFA. Fornisce l'energia necessaria per creare l'inversione della popolazione nella fibra drogata di Erbio, che è essenziale per l'amplificazione del segnale. I laser a pompa sono dispositivi a semiconduttore e, come tutti i semiconduttori, hanno una durata limitata. Nel tempo, la potenza di uscita del laser della pompa può degradare a causa di fattori come l'invecchiamento, lo stress termico e lo stress elettrico.
In un sistema WDM, un singolo laser a pompa può essere utilizzato per pompare più EDFA o più canali all'interno di un EDFA. Se il laser della pompa non riesce, l'amplificazione dei segnali ottici sarà gravemente influenzata. Ciò può portare a una completa perdita di segnale in alcuni o in tutti i canali nel sistema WDM. Per migliorare l'affidabilità, vengono spesso utilizzati laser a pompa ridondante. Ad esempio, è possibile implementare una configurazione di ridondanza di 1 + 1, in cui un laser pompa funge da pompa principale e l'altra come backup. Tuttavia, questa ridondanza aumenta il costo e la complessità del sistema EDFA.
3. Degrado dei componenti ottici
Gli EDFA contengono vari componenti ottici come isolatori, accoppiatori e multiplexer/Demultiplexer della divisione di lunghezza d'onda. Questi componenti possono degradarsi nel tempo a causa di fattori come le condizioni ambientali, lo stress di potenza ottica e le vibrazioni meccaniche.
Gli isolatori vengono utilizzati per prevenire il riflesso posteriore dei segnali ottici, che possono causare instabilità nell'EDFA. Se un isolatore si degrada, la luce riflessa posteriore può interferire con il segnale di propagazione in avanti, portando a guadagnare fluttuazioni e ad aumentare il rumore. Gli accoppiatori vengono utilizzati per combinare o dividere i segnali ottici. La degradazione in un accoppiatore può comportare una distribuzione di potenza ineguale tra i canali in un sistema WDM.
4. Guadagna fluttuazioni e rumore
In un sistema WDM, più canali con diverse lunghezze d'onda sono amplificati contemporaneamente in un EDFA. Il guadagno di un EDFA può essere influenzato dalla potenza di ingresso di ciascun canale e dall'interazione tra diversi canali. Ciò può portare a fluttuazioni di guadagno, specialmente quando vi sono improvvise cambiamenti nella potenza di input di alcuni canali. Ad esempio, se viene aggiunto un nuovo canale o un canale esistente viene eliminato in un sistema WDM, il guadagno dei canali rimanenti può cambiare.
Il rumore è un altro fattore importante. La figura di rumore di un EDFA determina la quantità di rumore aggiuntivo aggiunto al segnale ottico durante l'amplificazione. Alti livelli di rumore possono ridurre il rapporto segnale -a - di rumore (SNR) dei segnali ottici, portando ad un aumento del BER. In un sistema WDM, il rumore di diversi canali può anche interagire tra loro, degradando ulteriormente le prestazioni complessive del sistema.
Strategie per migliorare l'affidabilità EDFA in WDM
1. Design di ridondanza
Come accennato in precedenza, la ridondanza è un modo efficace per migliorare l'affidabilità degli EDFA nei sistemi WDM. Oltre alla ridondanza laser di pompa, possono anche essere ridondanti altri componenti come gli alimentatori. Un alimentatore ridondante garantisce che l'EDFA possa continuare a funzionare anche se un alimentatore fallisce. Ciò è particolarmente importante nelle reti WDM critiche in cui è richiesto un funzionamento ininterrotto.
2. Monitoraggio e gestione
L'implementazione di un sistema di monitoraggio e gestione completo è fondamentale per garantire l'affidabilità degli EDFA nei sistemi WDM. Questo sistema può monitorare parametri come guadagno, figura di rumore, potenza del laser pompa e temperatura nel tempo reale. Monitorando continuamente questi parametri, i potenziali problemi possono essere rilevati in anticipo e le azioni appropriate possono essere intraprese prima che si verifichi un fallimento. Ad esempio, se il guadagno di un EDFA inizia a deviare dal suo valore normale, il sistema di monitoraggio può avvisare l'operatore di rete, che può quindi studiare la causa e adottare misure correttive.
3. Alta - Selezione dei componenti di qualità
Selezione di componenti ottici di alta qualità è essenziale per migliorare l'affidabilità degli EDFA. I componenti con prestazioni migliori e una durata più lunga possono ridurre la probabilità di fallimento. Ad esempio, l'uso di laser a pompa e isolatori ottici ad alta affidabilità può migliorare significativamente l'affidabilità complessiva dell'EDFA.
4. Protezione ambientale
La protezione degli EDFA da dure condizioni ambientali può anche migliorare la loro affidabilità. Ciò può includere l'uso di contenitori resistenti alle variazioni di polvere, umidità e temperatura. Fornendo un ambiente stabile e pulito per l'EDFA, il degrado dei suoi componenti può essere rallentato.
Conclusione
Come fornitore di EDFA nei sistemi WDM, comprendiamo l'importanza di affrontare i problemi di affidabilità dell'EDFA. La sensibilità alla temperatura, il fallimento del laser della pompa, la degradazione dei componenti ottici, le fluttuazioni del guadagno e il rumore sono tutte sfide significative che devono essere superate. Implementando strategie come la progettazione di ridondanza, il monitoraggio e la gestione, la selezione dei componenti di alta qualità e la protezione ambientale, possiamo migliorare l'affidabilità degli EDFA nei sistemi WDM.
Se sei interessato ai nostri prodotti EDFA per le tue applicazioni WDM e desideri discutere i tuoi requisiti specifici, ti diamo il benvenuto a contattarci per l'approvvigionamento e ulteriormente 洽谈. Il nostro team di esperti è pronto a fornirti le migliori soluzioni e supporto.
Riferimenti
- Agrawal, GP (2002). Fibra - sistemi di comunicazione ottica. Wiley.
- Olshansky, R. (1981). Fibra - Comunicazione ottica: il primo decennio. Atti IEE H (microonde, ottica e antenne), 128 (6), 303 - 316.
- Senior, JM (1992). Comunicazioni in fibra ottica: principi e pratica. Prentice Hall.
