Ehilà! In qualità di fornitore di EDFA (amplificatore in fibra drogata con erbio) nel campo WDM (multiplexing a divisione di lunghezza d'onda), mi viene spesso chiesto informazioni sui requisiti di isolamento ottico per EDFA nei sistemi WDM. Quindi, ho pensato di condividere alcuni spunti su questo argomento.
Prima di tutto, capiamo brevemente cosa sono WDM ed EDFA. WDM è una tecnologia che consente di trasmettere simultaneamente più segnali ottici di diverse lunghezze d'onda su un'unica fibra ottica. Ciò aumenta significativamente la capacità della rete in fibra. D'altra parte, l'EDFA è un componente chiave nei sistemi WDM. Amplifica i segnali ottici senza prima convertirli in segnali elettrici, il che è super efficiente.
Ora, perché abbiamo bisogno dell'isolamento ottico in EDFA per WDM? Ebbene, l'isolamento ottico gioca un ruolo cruciale nel garantire il funzionamento stabile e affidabile dell'EDFA nei sistemi WDM. Uno dei motivi principali è prevenire il feedback indesiderato dei segnali ottici. In un sistema WDM, ci sono più lunghezze d'onda che viaggiano attraverso la fibra. Quando un EDFA amplifica questi segnali, qualsiasi luce riflessa o retrodiffusa può causare problemi. Questa luce che viaggia all'indietro può rientrare nell'EDFA e interferire con i segnali che si propagano in avanti. Questa interferenza può portare a distorsione del segnale, riduzione del guadagno e persino instabilità nell'amplificatore.
Un altro aspetto importante è proteggere l'EDFA dai disturbi ottici esterni. In una rete WDM reale, esistono varie fonti di rumore ottico e riflessioni, come connettori, giunzioni e altri componenti nel collegamento in fibra. Senza un adeguato isolamento ottico, questi disturbi esterni possono entrare nell'EDFA e peggiorarne le prestazioni.
Quindi, quali sono i requisiti specifici di isolamento ottico?
Rapporto di isolamento
Il rapporto di isolamento è un parametro chiave. È definito come il rapporto tra la trasmissione in avanti del segnale ottico e la trasmissione all'indietro. In generale, per gli EDFA nei sistemi WDM è richiesto un elevato rapporto di isolamento. Un valore tipico per il rapporto di isolamento in un EDFA ben progettato per applicazioni WDM è di circa 30 dB o superiore. Ciò significa che la trasmissione all'indietro del segnale ottico è almeno 1000 volte più debole della trasmissione in avanti. Un rapporto di isolamento più elevato aiuta a ridurre al minimo l'impatto della luce riflessa all'indietro sulle prestazioni dell'EDFA.
Gamma di lunghezze d'onda
Poiché i sistemi WDM funzionano su un'ampia gamma di lunghezze d'onda, l'isolatore ottico utilizzato nell'EDFA deve avere una gamma di lunghezze d'onda adeguata. L'isolatore dovrebbe fornire un elevato isolamento sull'intera banda di lunghezze d'onda operativa del sistema WDM. Ad esempio, in un sistema WDM in banda C (1530 - 1565 nm), l'isolatore ottico dovrebbe avere buone prestazioni di isolamento all'interno di questo intervallo di lunghezze d'onda. Alcuni isolatori avanzati possono coprire più bande di lunghezza d'onda, come le bande C + L (1530 - 1625 nm), comunemente utilizzate nelle reti WDM ad alta capacità.
Perdita di inserzione
La perdita di inserzione è un altro fattore importante. Si riferisce alla perdita di potenza ottica che si verifica quando il segnale ottico passa attraverso l'isolatore. È auspicabile una bassa perdita di inserzione per ridurre al minimo la perdita di potenza complessiva nel sistema EDFA. Nella maggior parte dei casi, la perdita di inserzione dell'isolatore ottico dovrebbe essere inferiore a 0,5 dB. Ciò garantisce che l'EDFA possa comunque ottenere un guadagno elevato e un'amplificazione efficiente dei segnali ottici.
Dipendenza dalla polarizzazione
In un sistema WDM lo stato di polarizzazione dei segnali ottici può variare. Pertanto, l'isolatore ottico dovrebbe avere una bassa dipendenza dalla polarizzazione. Un isolatore dipendente dalla polarizzazione può causare diversi livelli di isolamento per diversi stati di polarizzazione del segnale ottico, il che può portare a un'amplificazione non uniforme e al degrado del segnale. Un isolatore ideale per EDFA in WDM dovrebbe avere una perdita dipendente dalla polarizzazione (PDL) inferiore a 0,1 dB.
Stabilità della temperatura
I sistemi WDM possono funzionare in varie condizioni ambientali e la temperatura può variare in modo significativo. L'isolatore ottico utilizzato nell'EDFA dovrebbe avere una buona stabilità della temperatura. Dovrebbe mantenere le sue prestazioni di isolamento in un ampio intervallo di temperature, tipicamente da -20°C a +70°C. Ciò garantisce che l'EDFA possa funzionare in modo affidabile in diversi climi e ambienti.

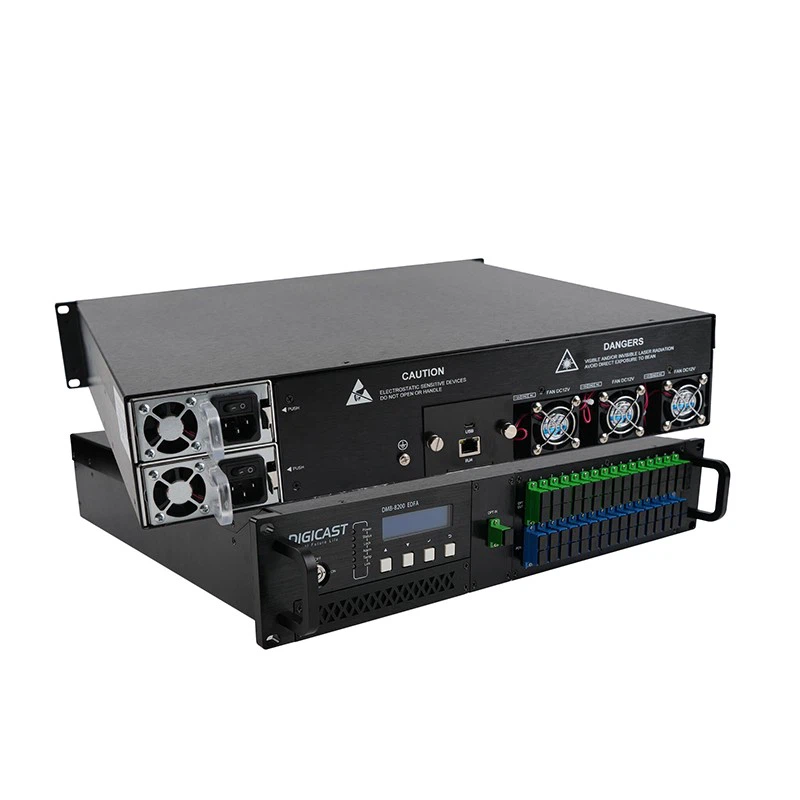

Nella nostra azienda comprendiamo molto bene questi requisiti di isolamento ottico. Offriamo alta qualitàAmplificatore in fibra WDM EDFAprogettati per soddisfare questi rigorosi criteri. I nostri amplificatori sono dotati di isolatori ottici all'avanguardia che forniscono eccellenti prestazioni di isolamento, bassa perdita di inserzione e stabilità alle alte temperature.
Se cerchi EDFA nei sistemi WDM, ci farebbe piacere parlare con te. Che tu stia costruendo una nuova rete WDM o aggiornandone una esistente, il nostro team di esperti può aiutarti a trovare la soluzione giusta per le tue esigenze specifiche. Possiamo fornire prodotti EDFA personalizzati con le caratteristiche di isolamento ottico appropriate per garantire prestazioni ottimali nella vostra applicazione WDM.
Quindi, se sei interessato a saperne di più o a discutere di un potenziale acquisto, non esitare a contattarci. Siamo qui per assisterti in ogni fase del percorso.
Riferimenti
- Saleh, BEA e Teich, MC (2007). Fondamenti di fotonica. Wiley-Interscience.
- Agrawal, GP (2002). Sistemi di comunicazione in fibra ottica. Wiley-Interscience.
