Ehilà! Come fornitore di amplificatori EDFA, ultimamente ho ricevuto molte domande su come la modalità operativa, come onda continua (CW) o pulsata, influisce su questi amplificatori. Quindi, ho pensato di sedermi e scrivere questo blog per condividere alcune intuizioni.
Cominciamo capendo cosa sono gli amplificatori EDFA. Un amplificatore in fibra drogato EDFA, o Erbium, è un componente chiave nei sistemi di comunicazione ottica. È usato per aumentare la potenza dei segnali ottici senza convertirli prima in segnali elettrici. Puoi verificare di più suAmplificatore in fibra EDFAsul nostro sito web.
Funzionamento continuo - onda (CW)
Continuo - L'operazione d'onda è piuttosto semplice. In questa modalità, l'amplificatore EDFA amplifica continuamente il segnale ottico di ingresso. Il segnale di ingresso è un flusso costante di luce e l'amplificatore funziona per aumentare costantemente la sua potenza.
Uno dei grandi vantaggi dell'operazione CW è la sua semplicità. È facile da configurare e mantenere. Non è necessario preoccuparsi di tempi complessi o sincronizzazione. Per le applicazioni in cui è richiesto un segnale stabile e continuo, come nei collegamenti di comunicazione ottica a lungo raggio, gli EDFA operati CW sono un'ottima scelta.
In termini di prestazioni, gli EDFA gestiti CW possono fornire un elevato guadagno su una vasta gamma di lunghezze d'onda. Possono anche offrire figure a basso rumore, il che è cruciale per mantenere la qualità del segnale ottico. Il guadagno in un EDFA operato CW è determinato principalmente dalla potenza della pompa e dalla lunghezza della fibra drogata di Erbio.
Tuttavia, anche l'operazione CW ha i suoi limiti. Uno dei problemi principali è il potenziale per la saturazione del guadagno. Se la potenza del segnale di ingresso è troppo elevata, l'amplificatore può raggiungere un punto in cui non può fornire alcun guadagno più. Ciò può portare a distorsioni del segnale e una diminuzione delle prestazioni complessive del sistema.
Operazione pulsata
Ora, parliamo di operazioni pulsate. In questa modalità, il segnale ottico di ingresso è costituito da impulsi brevi di luce. L'amplificatore EDFA amplifica quindi questi singoli impulsi.
L'operazione pulsata è ideale per applicazioni in cui sono necessari impulsi ad alta potenza, ad esempio nel tempo ottico - riflettometria del dominio (OTDR) o sistemi radar laser. La capacità di amplificare gli impulsi brevi consente una migliore risoluzione e misurazioni più accurate in queste applicazioni.
Una delle caratteristiche uniche dell'EDFA a gestione pulsata è la loro capacità di immagazzinare energia. Durante gli intervalli tra gli impulsi, l'amplificatore può assorbire l'energia dalla sorgente della pompa e conservarla nella fibra drogata con erbio. Quindi, quando arriva un impulso, questa energia immagazzinata viene utilizzata per amplificare l'impulso, risultando in impulsi di uscita ad alta potenza.
Ma l'operazione pulsata viene fornita anche con una propria serie di sfide. I tempi e la sincronizzazione sono fondamentali. L'amplificatore deve essere sintonizzato con precisione per abbinare la velocità di ripetizione dell'impulso e la durata del segnale di ingresso. Qualsiasi mancata corrispondenza può portare a scarsa amplificazione e persino danni all'amplificatore.
Un'altra sfida è il potenziale per la distorsione dell'impulso. Le dinamiche di guadagno in un EDFA a operazione pulsata sono più complesse che in una CW gestita. Il guadagno può variare a seconda della forma dell'impulso, della durata e della velocità di ripetizione, che può causare distorcere gli impulsi di uscita.
Impatto sul design dell'amplificatore
La modalità operativa ha anche un impatto significativo sulla progettazione dell'amplificatore EDFA.
Per CW - EDFA gestito, il design si concentra sulla fornitura di un guadagno stabile e coerente. La sorgente della pompa è generalmente un diodo laser a onda continua e la fibra drogata di Erbio è ottimizzata per l'amplificazione continua delle onde. I sistemi di controllo del feedback sono progettati per mantenere un guadagno costante nel tempo, compensando eventuali variazioni nel segnale di ingresso o nelle condizioni operative.
D'altra parte, gli EDFA gestiti pulsati richiedono un design più sofisticato. Potrebbe essere necessario pulsare la sorgente della pompa per corrispondere agli impulsi di ingresso. La fibra drogata di erbio deve avere una capacità di accumulo ad alta energia per gestire l'amplificazione a impulsi corta. E i sistemi di controllo devono essere in grado di regolare rapidamente il guadagno per adattarsi alle mutevoli caratteristiche dell'impulso.
Impatto sulle prestazioni del sistema
La scelta tra CW e operazione pulsata può avere un impatto notevole sulle prestazioni complessive di un sistema ottico.
In un sistema basato su CW, l'enfasi è sulla stabilità a lungo termine e sulla trasmissione del segnale di alta qualità. Il sistema può gestire grandi quantità di dati su lunghe distanze senza significativa degradazione del segnale. Tuttavia, potrebbe non essere adatto per applicazioni che richiedono impulsi ad alta potenza.
In un sistema a base pulsata, l'attenzione è rivolta alla generazione di impulsi ad alta potenza e ai tempi accurati. Questi sistemi possono fornire una migliore risoluzione e informazioni più dettagliate in applicazioni come OTDR. Ma possono essere più complessi e meno stabili rispetto ai sistemi basati su CW.
Real - applicazioni mondiali
Diamo un'occhiata ad alcune applicazioni mondiali reali per vedere come conta la modalità operativa.
In reti di comunicazione ottica a lungo raggio, CW - gli EDFA gestiti sono la norma. Queste reti devono trasmettere grandi quantità di dati su migliaia di chilometri. Il guadagno stabile e il basso rumore di EDFA gestiti CW assicurano che il segnale rimanga forte e chiaro durante la trasmissione.
D'altra parte, nella ricerca scientifica, specialmente in campi come la spettroscopia laser e l'ottica ultraveloce, vengono spesso utilizzati EDFA a operazione pulsata. Queste applicazioni richiedono impulsi ad alta potenza per eccitare atomi e molecole o per studiare i processi in rapido cambiamento.
Conclusione
Quindi, come puoi vedere, la modalità operativa, che sia continua: ondata o pulsata, ha un profondo impatto sulle prestazioni, sulla progettazione e sull'applicazione degli amplificatori EDFA.
Se sei sul mercato per un amplificatore EDFA, è fondamentale considerare i tuoi requisiti specifici. Hai bisogno di un segnale stabile e continuo o hai bisogno di impulsi ad alta potenza? Dopo aver risposto a queste domande, puoi scegliere la giusta modalità operativa per l'applicazione.

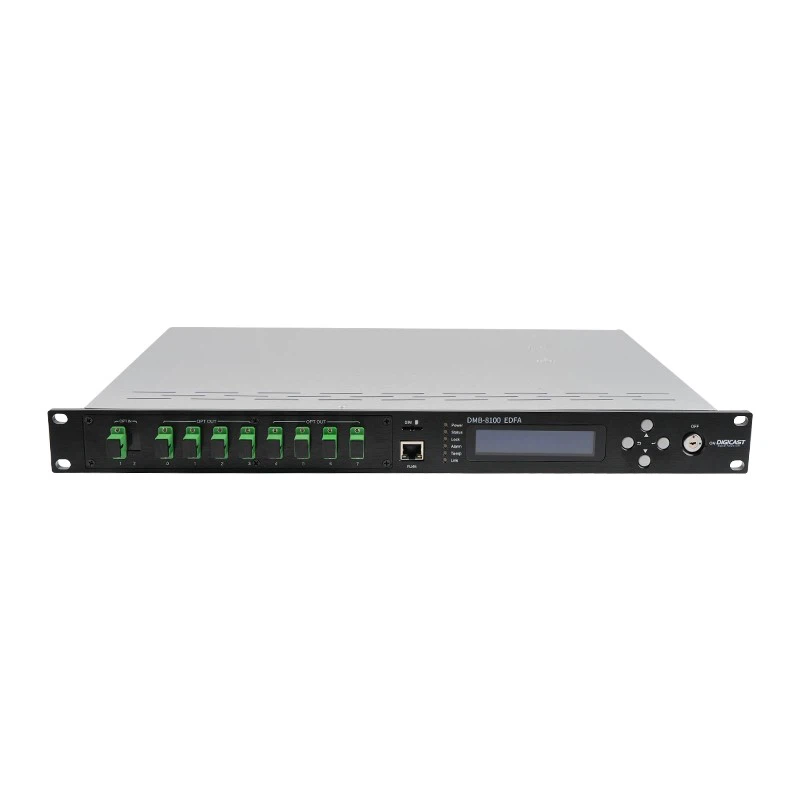

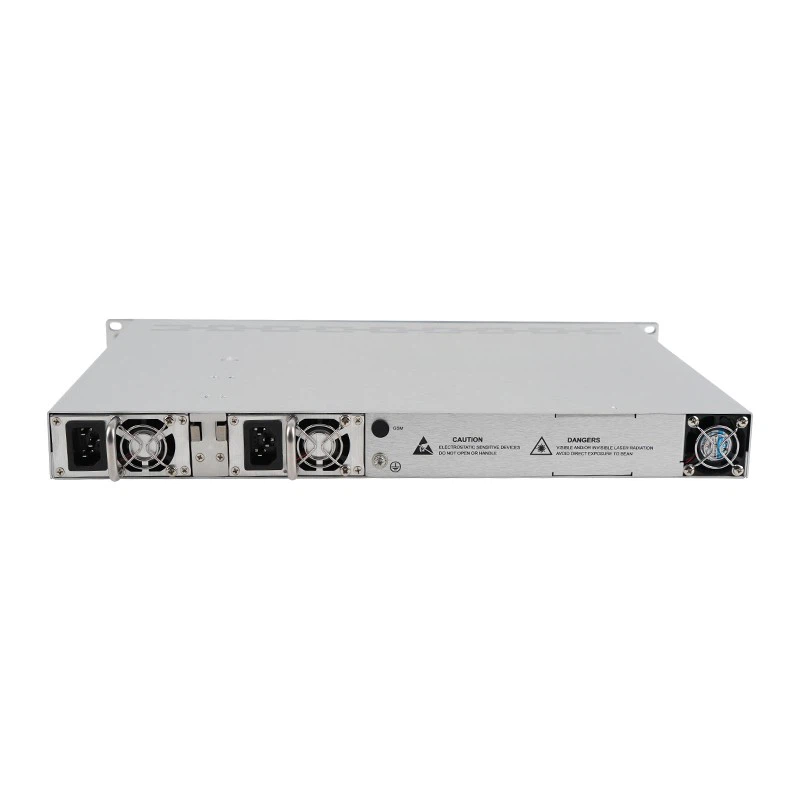

Offriamo una vasta gamma di amplificatori EDFA, incluso il16 Amplificatore in fibra drogata con drogatura Erbio Port, che può essere configurato sia per l'operazione CW che pulsata. Se hai domande o sei interessato ad acquistare un amplificatore EDFA, non esitare a contattarci. Siamo qui per aiutarti a trovare la soluzione migliore per le tue esigenze.
Riferimenti
- Agrawal, GP (2002). Fibra - sistemi di comunicazione ottica. John Wiley & Sons.
- Desurvire, E. (1994). Erbium - amplificatori in fibra drogati: principi e applicazioni. Wiley - Interscience.
