In qualità di fornitore leader di modulatori DVB T2, ho constatato in prima persona la notevole adattabilità e funzionalità di questi dispositivi. In questo blog approfondirò come un modulatore DVB T2 supporta diverse modalità di trasmissione, evidenziandone le caratteristiche tecniche e le applicazioni pratiche.
Comprensione del DVB T2 e delle sue modalità di trasmissione
DVB T2, o Digital Video Broadcasting - Seconda Generazione Terrestre, è uno standard per la trasmissione televisiva digitale terrestre. Offre miglioramenti significativi rispetto al suo predecessore, DVB T, in termini di efficienza spettrale, robustezza e supporto per contenuti ad alta e ultra alta definizione. Uno dei principali punti di forza del DVB T2 è la sua capacità di operare in molteplici modalità di trasmissione, che gli consente di adattarsi a diversi ambienti di trasmissione e alle esigenze degli utenti.
Modalità di trasmissione in DVB T2
Esistono diverse modalità di trasmissione definite nello standard DVB T2, ciascuna caratterizzata da parametri specifici come il numero di portanti, l'intervallo di guardia e lo schema di modulazione. Queste modalità possono essere classificate in due categorie principali: modalità rete a frequenza singola (SFN) e modalità rete multifrequenza (MFN).
Nella modalità SFN, più trasmettitori trasmettono lo stesso segnale sulla stessa frequenza. Questa modalità è ideale per aree di copertura su larga scala in cui è richiesta una ricezione senza interruzioni. Sincronizzando i trasmettitori, i segnali possono essere combinati sul ricevitore, migliorando la potenza complessiva del segnale e riducendo le interferenze. Ad esempio, in una rete di trasmissione nazionale o regionale, la modalità SFN può garantire che gli spettatori in luoghi diversi ricevano lo stesso segnale di alta qualità.
D'altra parte, la modalità MFN utilizza frequenze diverse per trasmettitori diversi. Questa modalità è più adatta per reti su scala ridotta o aree con terreno complesso. Utilizzando frequenze diverse, la rete può evitare interferenze e ottimizzare l'uso dello spettro disponibile. Ad esempio, in una rete di trasmissione locale, la modalità MFN può essere utilizzata per servire diversi quartieri o distretti.
Come un modulatore DVB T2 supporta diverse modalità di trasmissione
Configurazione del corriere
Un modulatore DVB T2 può supportare diverse configurazioni di portante per adattarsi a varie modalità di trasmissione. In modalità SFN, il modulatore deve generare un segnale altamente stabile e sincronizzato. Può utilizzare un gran numero di portanti per aumentare l'efficienza spettrale e migliorare la qualità del segnale. Ad esempio, il modulatore può essere configurato per utilizzare portanti da 64K o 128K, che possono fornire una velocità dati più elevata e una migliore resistenza al multipath fading.
In modalità MFN, il modulatore può regolare la frequenza portante e la larghezza di banda in base ai requisiti specifici di ciascun trasmettitore. Può supportare diverse larghezze di banda del canale, come 6 MHz, 7 MHz o 8 MHz, per adattarsi a diverse allocazioni di frequenza. Questa flessibilità consente al modulatore di essere utilizzato in diversi ambienti normativi e topologie di rete.
Selezione dell'intervallo di guardia
L'intervallo di guardia è un parametro importante nella trasmissione DVB T2. Viene utilizzato per prevenire l'interferenza tra simboli causata dalla propagazione multipercorso. Un modulatore DVB T2 può supportare diverse lunghezze di intervallo di guardia, come 1/4, 1/8, 1/16 o 1/32 del periodo del simbolo.
Nella modalità SFN, di solito si preferisce un intervallo di guardia più lungo per garantire che i segnali provenienti da diversi trasmettitori possano essere correttamente combinati sul ricevitore. Un intervallo di guardia più lungo può anche fornire una migliore resistenza al multipath fading in aree di copertura su larga scala. Ad esempio, in un'area rurale o suburbana con molto spazio aperto e trasmissione a lunga distanza, è possibile utilizzare un intervallo di guardia di 1/4 o 1/8.
Nella modalità MFN, l'intervallo di guardia può essere regolato in base alle caratteristiche specifiche di ciascun percorso di trasmissione. Nelle aree con minori interferenze multipercorso, come le aree urbane con trasmissione in linea di vista, è possibile utilizzare un intervallo di guardia più breve per aumentare la velocità dei dati. Ad esempio, un intervallo di guardia di 1/16 o 1/32 può essere adatto per una rete di trasmissione locale in un centro cittadino.
Adattamento dello schema di modulazione
Un'altra caratteristica importante di un modulatore DVB T2 è la sua capacità di supportare diversi schemi di modulazione. Gli schemi di modulazione determinano il modo in cui i dati digitali vengono codificati sul segnale portante. Gli schemi di modulazione comuni in DVB T2 includono QPSK (Quadrature Phase Shift Keying), 16QAM (Quadrature Amplitude Modulation) e 64QAM.
In modalità SFN, è possibile utilizzare uno schema di modulazione più robusto come QPSK per garantire una trasmissione affidabile su lunghe distanze e in aree con elevate interferenze. QPSK ha una velocità dati inferiore ma è più resistente al rumore e allo sbiadimento. Man mano che la qualità del segnale migliora, il modulatore può passare a uno schema di modulazione di ordine superiore come 16QAM o 64QAM per aumentare la velocità dei dati.
In modalità MFN, il modulatore può selezionare lo schema di modulazione appropriato in base alla potenza del segnale e al livello di interferenza di ciascun trasmettitore. Nelle aree con buone condizioni di segnale, è possibile utilizzare uno schema di modulazione di ordine superiore per massimizzare la velocità dei dati. Ad esempio, in un'area urbana ben coperta, 64QAM può essere utilizzato per fornire contenuti ad alta definizione con un'elevata velocità di trasmissione dati.
Applicazioni pratiche dei modulatori DVB T2 in diverse modalità di trasmissione
Reti di radiodiffusione
Nelle reti di trasmissione nazionali e regionali, i modulatori DVB T2 in modalità SFN sono ampiamente utilizzati per fornire una copertura continua su vaste aree. Questi modulatori possono essere integrati in una rete di trasmettitori, garantendo che gli spettatori in luoghi diversi ricevano lo stesso segnale di alta qualità. Ad esempio, un'emittente nazionale può utilizzare i modulatori DVB T2 per trasmettere contenuti ad alta e ultra alta definizione a milioni di spettatori in tutto il paese.
Nelle reti di trasmissione locale, i modulatori DVB T2 in modalità MFN vengono spesso utilizzati per servire quartieri o distretti specifici. Questi modulatori possono essere personalizzati per soddisfare i requisiti specifici di ciascuna area, come lo spettro di frequenze disponibile e la copertura del segnale. Ad esempio, una stazione della comunità locale può utilizzare un modulatore DVB T2 per trasmettere notizie, eventi e programmi educativi locali ai residenti della zona.
Centrali TV via cavo
I modulatori DVB T2 vengono utilizzati anche nelle centrali della TV via cavo per convertire i contenuti digitali in un formato che può essere trasmesso sulla rete via cavo. Questi modulatori possono supportare entrambe le modalità SFN e MFN, a seconda della topologia della rete e dei requisiti dell'operatore via cavo. In una rete via cavo su larga scala, la modalità SFN può essere utilizzata per garantire che tutti gli abbonati ricevano la stessa qualità del segnale. In una rete via cavo su scala ridotta, la modalità MFN può essere utilizzata per ottimizzare l'uso dello spettro disponibile.
Conclusione
In conclusione, un modulatore DVB T2 è un dispositivo altamente versatile in grado di supportare diverse modalità di trasmissione per soddisfare le diverse esigenze delle reti di radiodiffusione e comunicazione. La sua capacità di regolare la configurazione della portante, l'intervallo di guardia e lo schema di modulazione gli consente di adattarsi a diverse topologie di rete, condizioni di segnale e ambienti normativi.

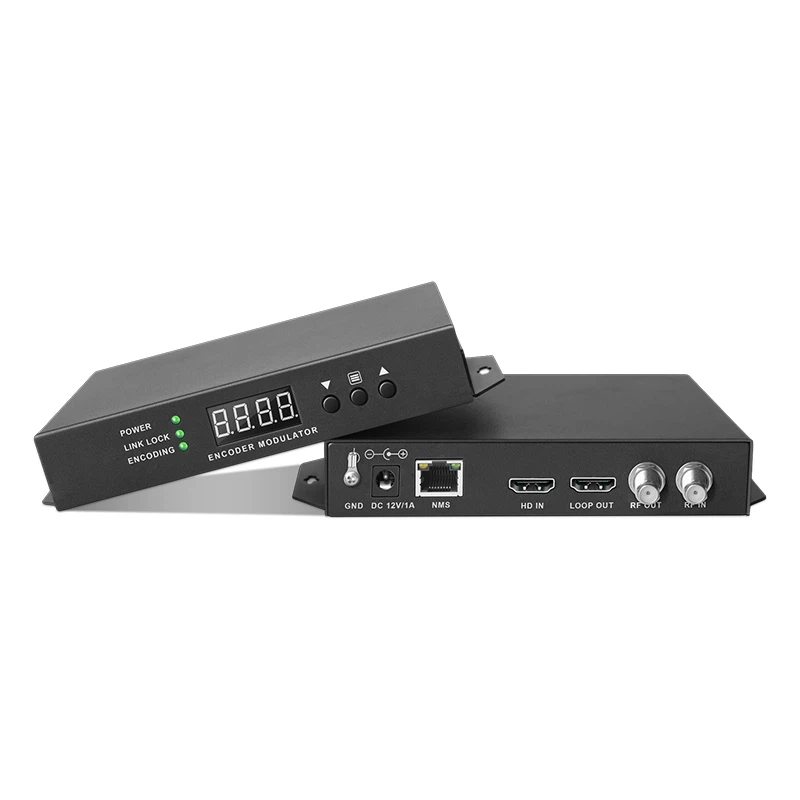

Se sei interessato all'acquisto di un modulatore DVB T2 per la tua rete di trasmissione o comunicazione, siamo qui per aiutarti. La nostra azienda offre una vasta gamma di prodotti di alta qualitàModulatore DVB-T2prodotti, compresiModulatore HDMI DVB T2EConvertitore da HDMI a DVB-T. Possiamo fornire soluzioni personalizzate in base alle vostre specifiche esigenze. Contattaci oggi per avviare una discussione sul tuo progetto ed esplorare come i nostri modulatori DVB T2 possono migliorare le prestazioni della tua rete.
Riferimenti
- Progetto di trasmissione video digitale (DVB). (2019). DVB - Sistema di trasmissione terrestre di seconda generazione T2.
- Richardson, I. (2018). Trasmissione televisiva digitale: principi e pratica. Stampa dell'Università di Cambridge.
- Feher, K. (2017). Comunicazioni digitali wireless: applicazioni di modulazione e spettro esteso. Prentice Hall.
